一、軍工坦克輪子零配件用輸送式烘箱產品技術規格要求及參數
1、工藝要求：流平5分鐘，烘烤40分鐘，冷卻5分鐘，烤烘工藝：80℃，加熱區可容納50件產品；
2、內膽尺寸：總長4000*高1100*寬1580mm；
3、外形尺寸（約）：L6200*高2040*寬2260mm；
4、溫度范圍：50～+100℃；
5、溫度波動度：±1℃；
6、溫度均勻度：±4℃；
7、升溫速率：5℃/min；
8、外殼溫度：爐外壁溫升不超過環境+10℃，接縫處周邊包保溫筋板。
9、循環風方式：三面循環運風，左右底部出風、頂部吸風；
10、電源：三相AC380V 50HZ；
11、總功率：10KW。

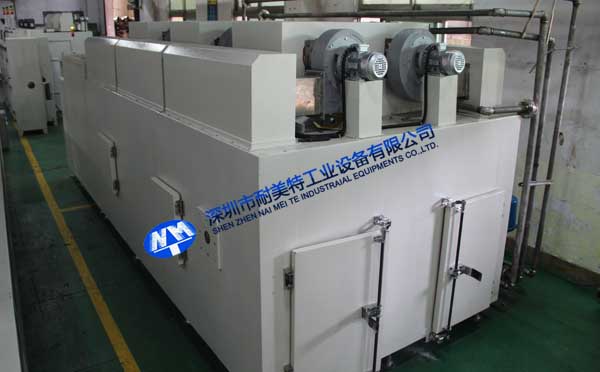

二、軍工坦克輪子零配件用輸送式烘箱結構
1、內膽材料：采用1.2mm厚SUS304不銹鋼板制作，保持內膽清潔無塵，防生銹、耐腐蝕；
2、線體骨架：12#槽鋼制作；
3、保溫材料：采用100K加密型硅酸鋁巖棉；具有不可燃燒，隔熱性強等特點，厚度為100mm。

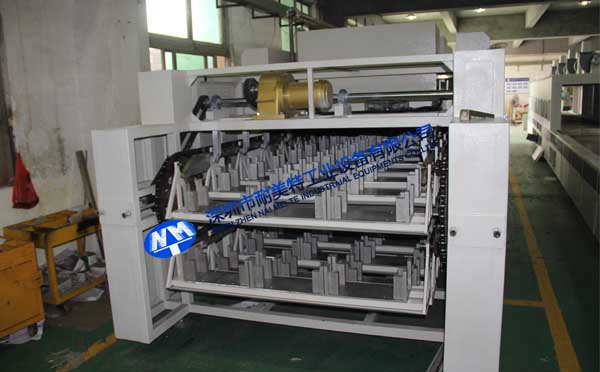

4、輸送帶：采用1寸雙節距大滾珠不銹鋼鏈條，兩邊每間隔500mm左右裝有限位導輪。每間隔457mm裝有吊籃一件，每件吊籃可承重180kg。
三、軍工坦克輪子零配件用輸送式烘箱控制系統
1、運風系統：頂部運風系統采用臺灣新運風牌1.5KW高溫離心風機6臺；單臺：流量：1600－2000m3/h，壓力500－800pa，耐溫180℃。運風方式：兩側及底部出風，頂部回風。
2、傳動馬達：采用3KW愛德利齒輪減速電機傳動，配臺達變頻器調速。由PLC給信號1min輸送一次。
3、超溫保護：監控爐內各點溫度情況，當溫度超過超溫保護溫控器設定值時，自動切斷加熱電源。
4、加熱管控制：采用臺灣陽明，無觸點SSR固態繼電器控制每組發熱管12條；
5、溫度傳感器：歐姆龍3米標準型，K型熱電偶。
四、軍工坦克輪子零配件用輸送式烘箱環境條件
1、環境溫度：0℃-40℃；
2、相對濕度：85%RH；
3、電源：AC380V±10%，50Hz。
|
